Bu yazı, Macaristan'daki alıcıya ODE membran sunan ihracatçılar, Türk yükleniciler ve tedarikçiler için bir tip tablosu ve seçim rehberidir. Tüm değerler ODE Su Yalıtımı Kataloğu R15'in aile tablosundan ve ürün sayfalarından alınmıştır. APP ile SBS'nin genel karşılaştırması ayrı bir yazıda. Ürün ailesinin genel tanıtımı (Macarca) ve uygulama rehberi de ayrı yazılarda.
Üç aile: Opal, Granat, Rubin
ODE Membran, APP ve SBS katkılı modifiye bitümlü membranlardan oluşur. Üç aile katkı ve soğukta bükülme değeriyle ayrılır; taşıyıcılar, kalınlıklar ve rulo ölçüleri büyük ölçüde aynıdır.
Opal. APP katkılı, −5 °C soğukta bükülme, ODE'ye göre ılıman iklimler için. Camtülü veya non-woven polyester keçe taşıyıcılıdır. ODE, yüksek hava sıcaklığında kolay uygulamayı, yüksek UV dayanımını ve APP katkıların sağladığı uzun yaşlanma sürecini öne çıkarır. Polyester keçeli Opal'in çekme mukavemeti 600/400 N/50 mm'dir, diğer iki aileden düşüktür.

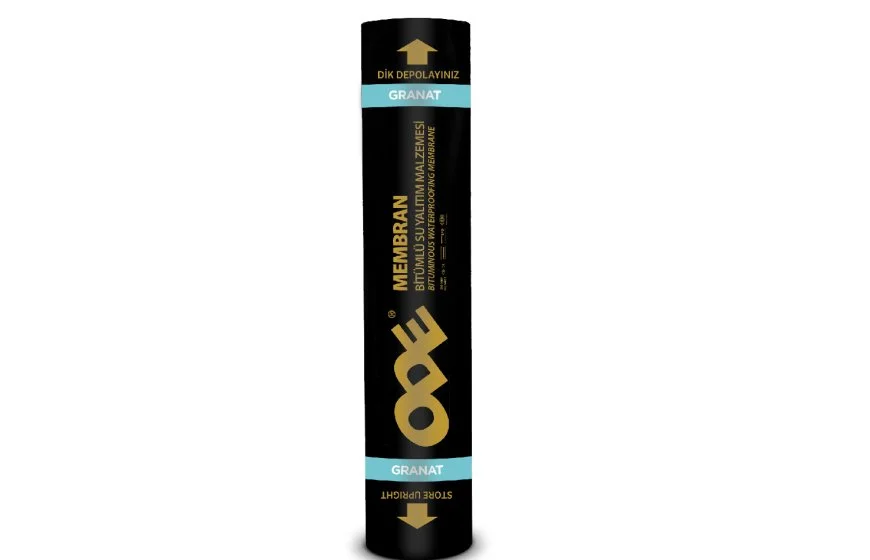

Granat. APP katkılı, −10 °C soğukta bükülme, soğuk ve ılıman iklimler için. ODE performansını, UV dayanımını ve APP katkıların sağladığı uzun yaşlanma sürecini öne çıkarır. Polyester keçeyle 800/600 N/50 mm. Alüminyum folyolu ürün yalnızca Granat ailesinde, Via ürünleri Granat ve Rubin'de vardır.
Rubin. SBS katkılı, −20 °C soğukta bükülme, çok soğuk iklimler için. ODE'ye göre SBS katkı sayesinde düşük hava sıcaklığında kolay uygulanır, esnekliğiyle tüm detaylara uyum sağlar ve girintili çıkıntılı, detay yoğun projelerde uygulama kolaylığı verir. Özellikle düşük sıcaklıkta yapılması gereken uygulamalarda ve yüksek esneme yapan çelik çatılarda tercih edilir. Polyester keçeyle 800/600 N/50 mm.
Ürün kodu nasıl okunur?
ODE ürün anahtarı dört parçadır; örnek Opal OP 400 MIN:
- İlk harf, aile: O = Opal, G = Granat, R = Rubin.
- İkinci harf, taşıyıcı: C = camtülü, P = polyester.
- Sayı, kalınlık: 200 = 2 mm, 300 = 3 mm, 400 = 4 mm; Via ürünlerinde 500 = 5 mm.

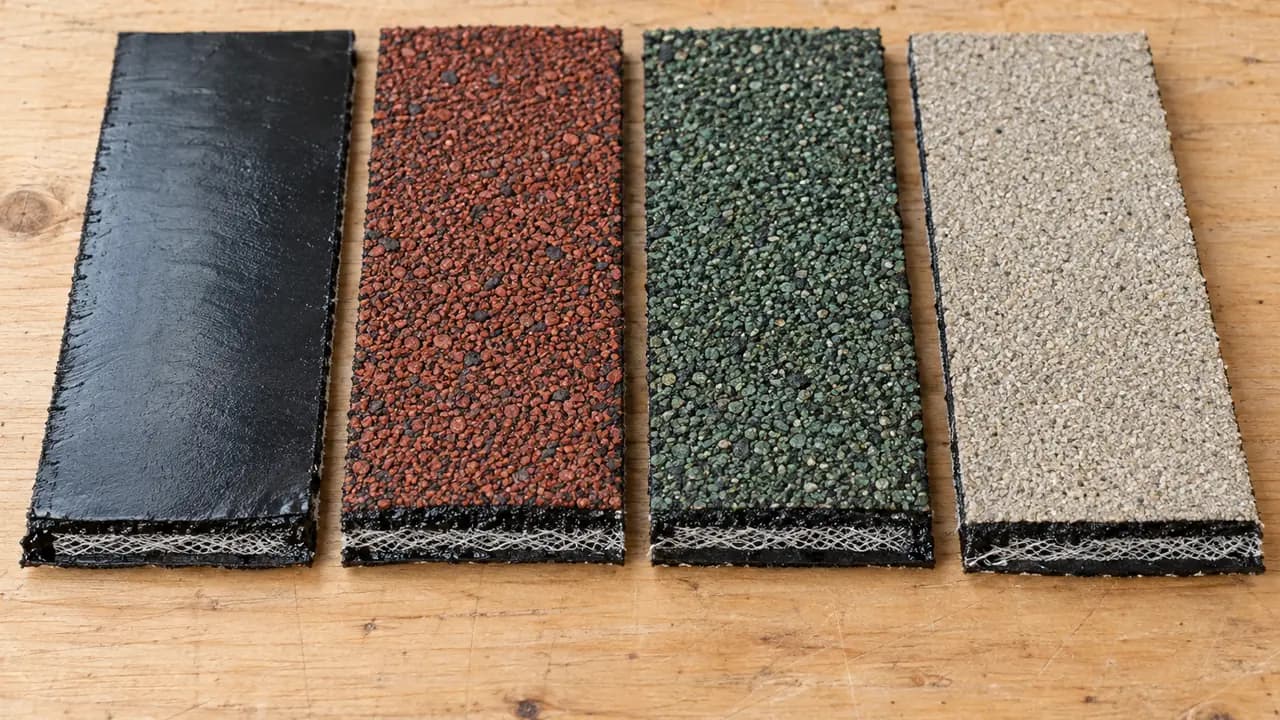

- Ek, üst yüzey: MIN = mineral kaplı (kırmızı, yeşil veya gri), ALU = alüminyum folyolu, VİA = silis kumu kaplı (mühendislik yapıları için). Eki olmayan ürünlerde üst yüzey PE filmdir.
Bir istisna var: aile tablosuna göre 400 MIN ürünler 4 mm değil, 3,5 mm kalınlıktadır. Tüm ürünlerin alt yüzeyi şalümo ile eriyen PE filmdir ve tablo her ürün için uygulama yöntemi olarak şalümoyu verir.

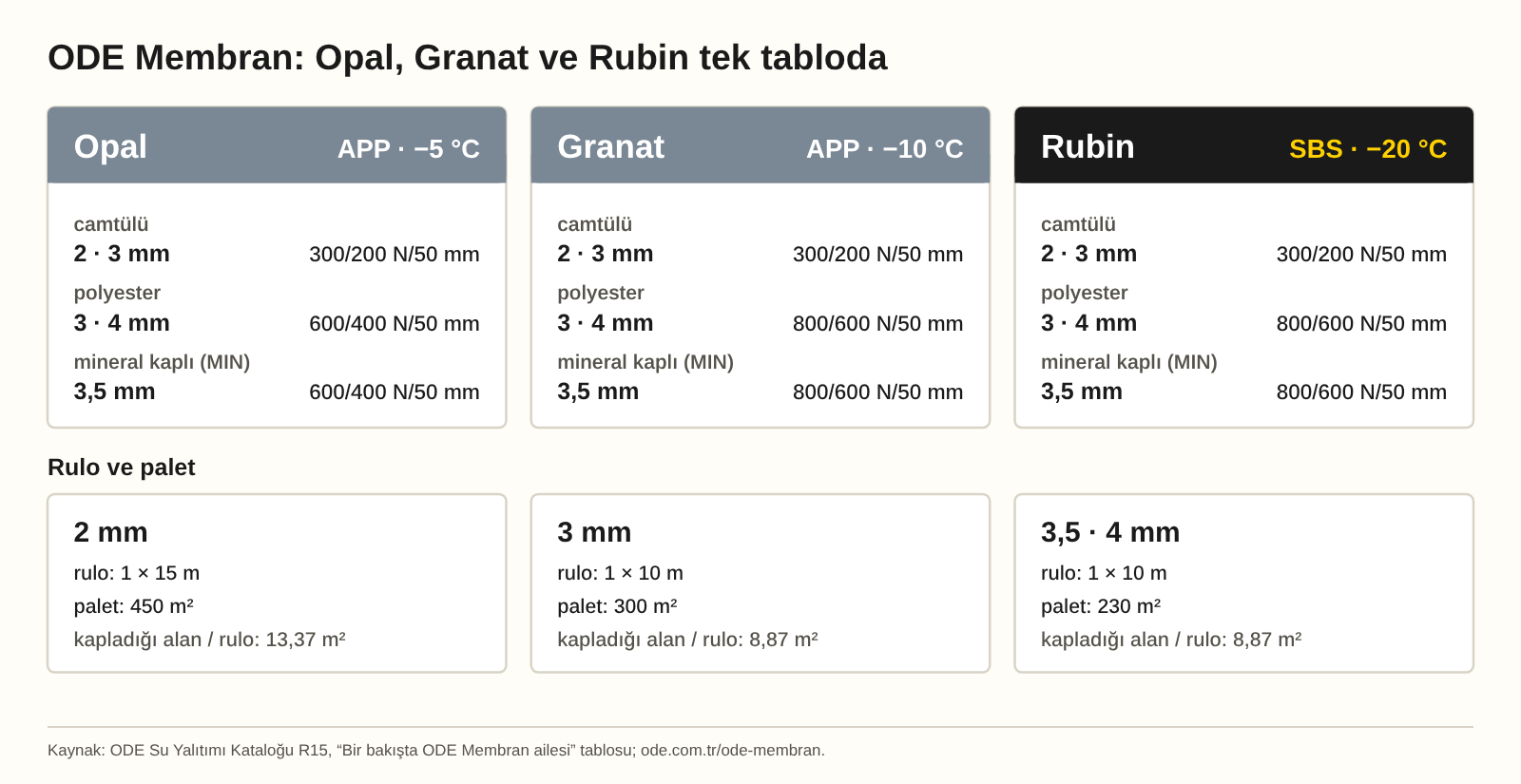

Tam tip tablosu
| Ürün | Katkı | Taşıyıcı | Üst kaplama | Kalınlık | Soğukta bükülme | Çekme muk. (N/50 mm) | Rulo ebadı | Rulo alanı (m²) | Kapladığı alan (m²) | Rulo/palet | Palet metrajı (m²) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Opal OC 200 | APP | camtülü | PE film | 2 mm | −5 °C | 300/200 | 1 × 15 m | 15 | 13,37 | 30 | 450 |
| Opal OC 300 | APP | camtülü | PE film | 3 mm | −5 °C | 300/200 | 1 × 10 m | 10 | 8,87 | 30 | 300 |
| Opal OP 300 | APP | polyester | PE film | 3 mm | −5 °C | 600/400 | 1 × 10 m | 10 | 8,87 | 30 | 300 |
| Opal OP 400 | APP | polyester | PE film | 4 mm | −5 °C | 600/400 | 1 × 10 m | 10 | 8,87 | 23 | 230 |
| Opal OP 400 MIN | APP | polyester | mineral | 3,5 mm | −5 °C | 600/400 | 1 × 10 m | 10 | 8,87 | 23 | 230 |
| Granat GC 200 | APP | camtülü | PE film | 2 mm | −10 °C | 300/200 | 1 × 15 m | 15 | 13,37 | 30 | 450 |
| Granat GC 300 | APP | camtülü | PE film | 3 mm | −10 °C | 300/200 | 1 × 10 m | 10 | 8,87 | 30 | 300 |
| Granat GP 300 | APP | polyester | PE film | 3 mm | −10 °C | 800/600 | 1 × 10 m | 10 | 8,87 | 30 | 300 |
| Granat GP 400 | APP | polyester | PE film | 4 mm | −10 °C | 800/600 | 1 × 10 m | 10 | 8,87 | 23 | 230 |
| Granat GP 400 MIN | APP | polyester | mineral | 3,5 mm | −10 °C | 800/600 | 1 × 10 m | 10 | 8,87 | 23 | 230 |
| Rubin RC 200 | SBS | camtülü | PE film | 2 mm | −20 °C | 300/200 | 1 × 15 m | 15 | 13,37 | 30 | 450 |
| Rubin RC 300 | SBS | camtülü | PE film | 3 mm | −20 °C | 300/200 | 1 × 10 m | 10 | 8,87 | 30 | 300 |
| Rubin RP 300 | SBS | polyester | PE film | 3 mm | −20 °C | 800/600 | 1 × 10 m | 10 | 8,87 | 30 | 300 |
| Rubin RP 400 | SBS | polyester | PE film | 4 mm | −20 °C | 800/600 | 1 × 10 m | 10 | 8,87 | 23 | 230 |
| Rubin RP 400 MIN | SBS | polyester | mineral | 3,5 mm | −20 °C | 800/600 | 1 × 10 m | 10 | 8,87 | 23 | 230 |
Kaynak: ODE Su Yalıtımı Kataloğu R15, “Bir bakışta ODE Membran ailesi” tablosu. Tüm ürünlerde alt kaplama PE film, uygulama yöntemi şalümo. Mineral kaplama kırmızı, yeşil veya gri.
Tablo, rulo alanının yanında rulonun kapladığı alanı da verir: 2 mm'de 13,37 m², diğer tüm ürünlerde 8,87 m². Metraj hesabı bu değerle yapılmalıdır, çünkü bindirme yeni yüzey kapatmaz.
Özel ürünler: Via ve alüminyum folyolu
Granat Via ve Rubin Via. Viyadük, köprü ve demiryolu tabliyelerinin su yalıtımında tek kat olarak kullanılır. Üst yüzey silis kumu kaplıdır; ODE'ye göre üzerine koruma keçesi konulmadan doğrudan asfalt veya beton dökülebilir. Taşıyıcı yüksek mukavemetli non-woven polyester keçedir, çekme mukavemeti 1000/800 N/50 mm. Standart TS EN 14695.
Granat GP 300 ALU. Üst yüzeyi UV dayanımlı alüminyum folyo, alt yüzeyi PE film, 3 mm. ODE bunu çatı su yalıtımlarında, baca diplerinde ve çatı derelerinde ikinci kat membran olarak önerir.
| Ürün | Katkı | Üst kaplama | Kalınlık | Soğukta bükülme | Çekme muk. (N/50 mm) | Rulo ebadı | Kapladığı alan (m²) | Rulo/palet | Palet metrajı (m²) |
|---|---|---|---|---|---|---|---|---|---|
| Granat GP 400 VİA | APP | silis kumu | 4 mm | −10 °C | 1000/800 | 1 × 10 m | 8,87 | 23 | 230 |
| Granat GP 500 VİA | APP | silis kumu | 5 mm | −10 °C | 1000/800 | 1 × 10 m | 8,87 | 20 | 200 |
| Rubin RP 400 VIA | SBS | silis kumu | 4 mm | −20 °C | 1000/800 | 1 × 10 m | 8,87 | 23 | 230 |
| Rubin RP 500 VIA | SBS | silis kumu | 5 mm | −20 °C | 1000/800 | 1 × 10 m | 8,87 | 20 | 200 |
| Granat GP 300 ALU | APP | alüminyum folyo | 3 mm | −10 °C | 800/600 | 1 × 10 m | 8,87 | 30 | 300 |
Kaynak: ODE Su Yalıtımı Kataloğu R15, Granat Via, Rubin Via ve Granat Alüminyum Folyolu sayfaları ve aile tablosu. Tüm ürünlerde taşıyıcı polyester, alt kaplama PE film.
Hangi ürün hangi iş için?
ODE her ürün için kullanım yerini verir. Özetle:
- 2 mm camtülü (OC, GC, RC 200): klasik tip eğimli ve teras çatılarda buhar kesici.
- 3 mm camtülü (OC, GC, RC 300): teras çatılarda 1. kat su yalıtım membranı, perde ve temellerin neme karşı yalıtımı, ıslak hacimler.
- 3 ve 4 mm polyester (OP, GP, RP): terasta 1. veya 2. kat, üzeri kaplanan eğimli çatılarda tek kat. Opal ve Granat basınçlı veya basınçsız yeraltı ve yüzey sularına maruz kalan perde ve temellerde, Rubin basınçlı yeraltı ve yüzey sularına maruz kalan temellerde de kullanılır. Rubin polyester ürünler eğimli veya düz hafif metal çatılara da uygundur.
- 3,5 mm mineral kaplı (400 MIN): teras çatılarda 1. kat üzerine son kat, eğimli çatılarda tek kat. Rubin RP 400 MIN, betonarme teraslarda veya esneklik isteyen hafif metal çatılarda son kat olarak da kullanılır.
- Via: köprü, viyadük ve demiryolu tabliyeleri, tek kat.
- ALU: çatılarda, baca diplerinde ve çatı derelerinde ikinci kat.
Aileyi iklim ve şantiye koşulları belirler: Opal ılıman, Granat soğuk ve ılıman, Rubin çok soğuk iklimler, soğuk havada uygulama ve hareketli metal çatılar için. Kat sayısını ve katmanları tasarımcı belirler.

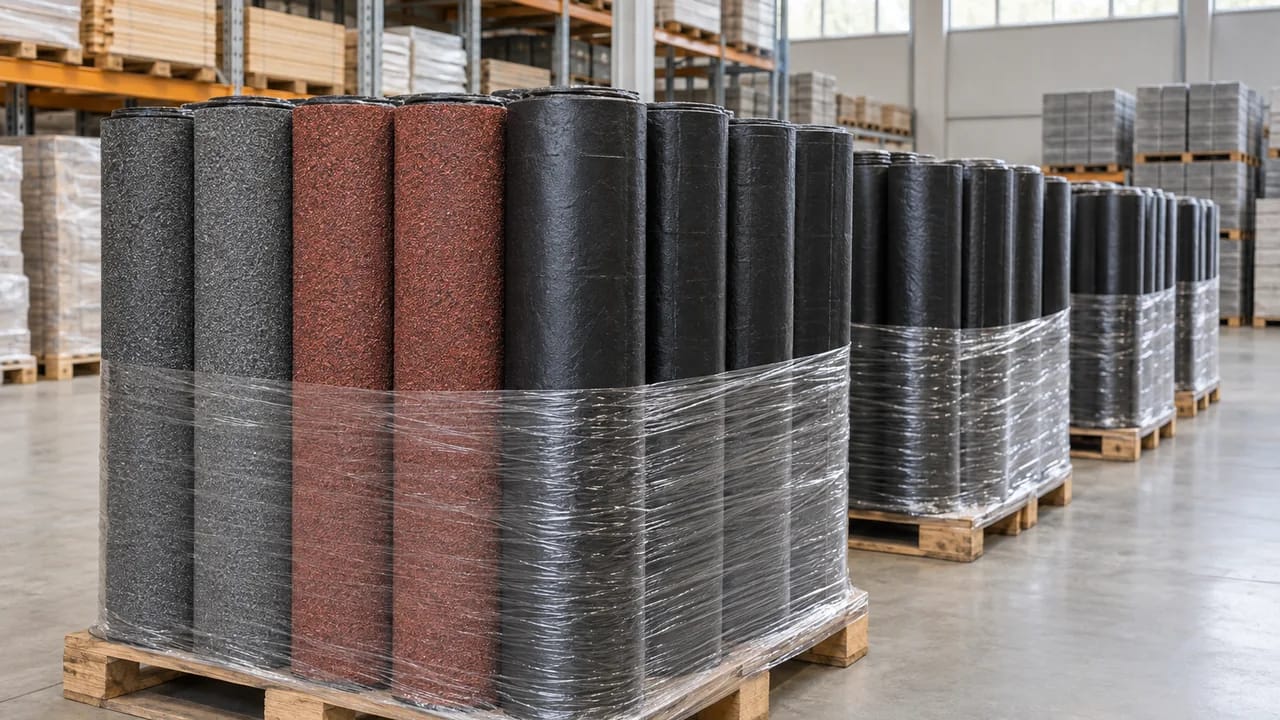

Palet bazında sipariş: bir hesap örneği
Palet metrajı kalınlığa bağlıdır: 2 mm'de 30 rulo, 450 m²; 3 mm'de 30 rulo, 300 m²; 3,5 ve 4 mm'de 23 rulo, 230 m²; 5 mm Via'da 20 rulo, 200 m².
Örnek: 4 mm polyester keçeli ürünle (P 400) 1.000 m² kapladığı alan için 1.000 ÷ 8,87 = 112,7, yukarı yuvarlanınca 113 rulo gerekir. Bu 113 ÷ 23 = 4,9 palet, yani 4 tam palet ve 21 rulodur. İki katlı sistemde ikinci kat ayrıca hesaplanır; dönüşler ve detaylar ek malzeme ister. Gerçek miktarı tasarımcının kat sayısı ve detayları belirler.
Tır bazında sipariş süreci Türkiye'den yalıtım malzemesi tedariki yazımızda anlatılıyor. ODE depolama koşullarını kataloğun 162–163. sayfalarında verir; şantiyede depolama için depolama yazımıza (Macarca) bakabilirsiniz.
Belgeler
Katalog, Opal, Granat ve Rubin aileleri için ürün standardı ve yangın sınıfı vermez; bunlar için sipariş edilen ürünün performans beyanını (DoP) isteyin. ODE Membran'ın çevresel ürün beyanı (EPD) vardır, kayıt numarası S-P-00673.
Betona yapışan temel altı membran için ODE Epikon Proof yazımıza, Epikon çatı membranları için Epikon Aflame ve Cool yazımıza bakın.
EuConX ile tedarik
EuConX malzemeyi tedarik eder, membran uygulaması yapmaz. Türkiye'den karayoluyla transit 3–5 gün, ortalama yaklaşık 5 gündür. Malzeme stokta değilse sipariş, üretim ve nakliye birlikte genellikle 1–2 hafta sürer; gerçek süreyi teklif belirler.
Ürünün teknik föyünü ve palet bazında teklifi isteyin: iletişim · +36 30 485 0258 · info@euconx.com. Aynı iş günü içinde yanıt veriyoruz.
Sıkça sorulan sorular
ODE Opal, Granat ve Rubin arasındaki fark nedir?
Katkı ve soğukta bükülme değeri. Opal APP, −5 °C, ılıman iklimler için. Granat APP, −10 °C, soğuk ve ılıman iklimler için. Rubin SBS, −20 °C, çok soğuk iklimler, düşük sıcaklıkta uygulama ve yüksek esneme yapan çelik çatılar için.
ODE Granat GP 400 ne demek?
G = Granat, P = polyester keçe taşıyıcı, 400 = 4 mm. Granat GP 400, APP katkılı, −10 °C soğukta bükülme değerli, 800/600 N/50 mm çekme mukavemetli, alt ve üst yüzeyi PE film kaplı bir membrandır; rulo 1 × 10 m, palette 23 rulo, 230 m². MIN ekli GP 400 MIN ise 3,5 mm ve mineral kaplıdır.
Bir ODE rulosu ne kadar, palette kaç rulo var?
2 mm rulo 1 × 15 m, palette 30 rulo, 450 m². 3 mm rulo 1 × 10 m, 30 rulo, 300 m². 3,5 ve 4 mm rulo 1 × 10 m, 23 rulo, 230 m².
Bir rulo ne kadar alan kaplar?
ODE tablosuna göre 2 mm rulo 13,37 m², diğerleri 8,87 m² kaplar. 4 mm üründe 1.000 m² için 113 rulo, yani 4,9 palet gerekir.
Açıkta kalan son katta hangi ürün kullanılır?
Mineral kaplı 400 MIN ürün: 3,5 mm, UV dayanımlı, kırmızı, yeşil veya gri. ODE bunu teras çatılarda 1. kat üzerine, eğimli çatılarda tek kat olarak kullanır.
Granat Via ne için kullanılır?
Viyadük, köprü ve demiryolu tabliyelerinin tek kat su yalıtımı için. Silis kumu kaplı yüzeyine koruma keçesi olmadan asfalt veya beton dökülebilir. 4 ve 5 mm, 1000/800 N/50 mm, TS EN 14695.
