Ez a cikk típustábla és kiválasztási segédlet kivitelezőknek, tervezőknek és építőanyag-kereskedőknek. A számok az ODE Su Yalıtımı Kataloğu R15 családtáblázatából és termékoldalairól származnak. Az APP és az SBS általános összevetése külön cikkben van, a termékcsalád áttekintése és a beépítés szintén.

Három család: Opal, Granat, Rubin

Az ODE Membran APP- és SBS-modifikált bitumenes lemezekből áll. A három család a modifikálásban és a hidegen hajlíthatóságban különbözik, a hordozók, a vastagságok és a tekercsméretek nagyrészt azonosak.

Opal. APP-modifikált, −5 °C-ig hajlítható hidegen, az ODE mérsékelt éghajlatra ajánlja. Üvegfátyol vagy poliészterfilc hordozóval készül. Előnyként a magas léghőmérsékletben könnyű beépítést, a nagy UV-állóságot és az APP adta hosszú öregedési időt írja. A poliészteres Opal szakítóereje 600/400 N/50 mm, alacsonyabb, mint a másik két családé.

Granat. APP-modifikált, −10 °C-ig hajlítható hidegen, hideg és mérsékelt éghajlatra. Az ODE a teljesítményét, az UV-állóságát és az APP adta hosszú öregedési időt emeli ki. Poliészter hordozóval 800/600 N/50 mm. Alumínium fóliás típus csak a Granat családban van, Via típus a Granatban és a Rubinban.

Rubin. SBS-modifikált, −20 °C-ig hajlítható hidegen, nagyon hideg éghajlatra. Az ODE szerint az SBS miatt alacsony léghőmérsékletben is könnyen beépíthető, hajlékonysága a részletekhez simul, és a részletgazdag projekteken könnyebb vele dolgozni. Az alacsony hőmérsékleten végzett munkákhoz és a nagy mozgású acéltetőkre ajánlja. Poliészter hordozóval 800/600 N/50 mm.

Így olvassa a típuskódot

Az ODE kódja négy részből áll, például Opal OP 400 MIN:

• Első betű, család: O = Opal, G = Granat, R = Rubin.
• Második betű, hordozó: C = üvegfátyol (camtülü), P = poliészter.
• Szám, vastagság: 200 = 2 mm, 300 = 3 mm, 400 = 4 mm, a Via típusoknál 500 = 5 mm.
• Utótag, felső felület: MIN = ásványi szórás (piros, zöld vagy szürke), ALU = alumínium fólia, VİA = szilikahomok mérnöki szerkezetekhez. Utótag nélkül a felső felület PE-fólia.

Egy kivétel van: a 400 MIN típusok a családtáblázat szerint 3,5 mm vastagok, nem 4 mm. Az alsó felület minden típusnál lángolvasztással olvadó PE-fólia, és a táblázat minden típusnál lángolvasztást ír beépítési módként.

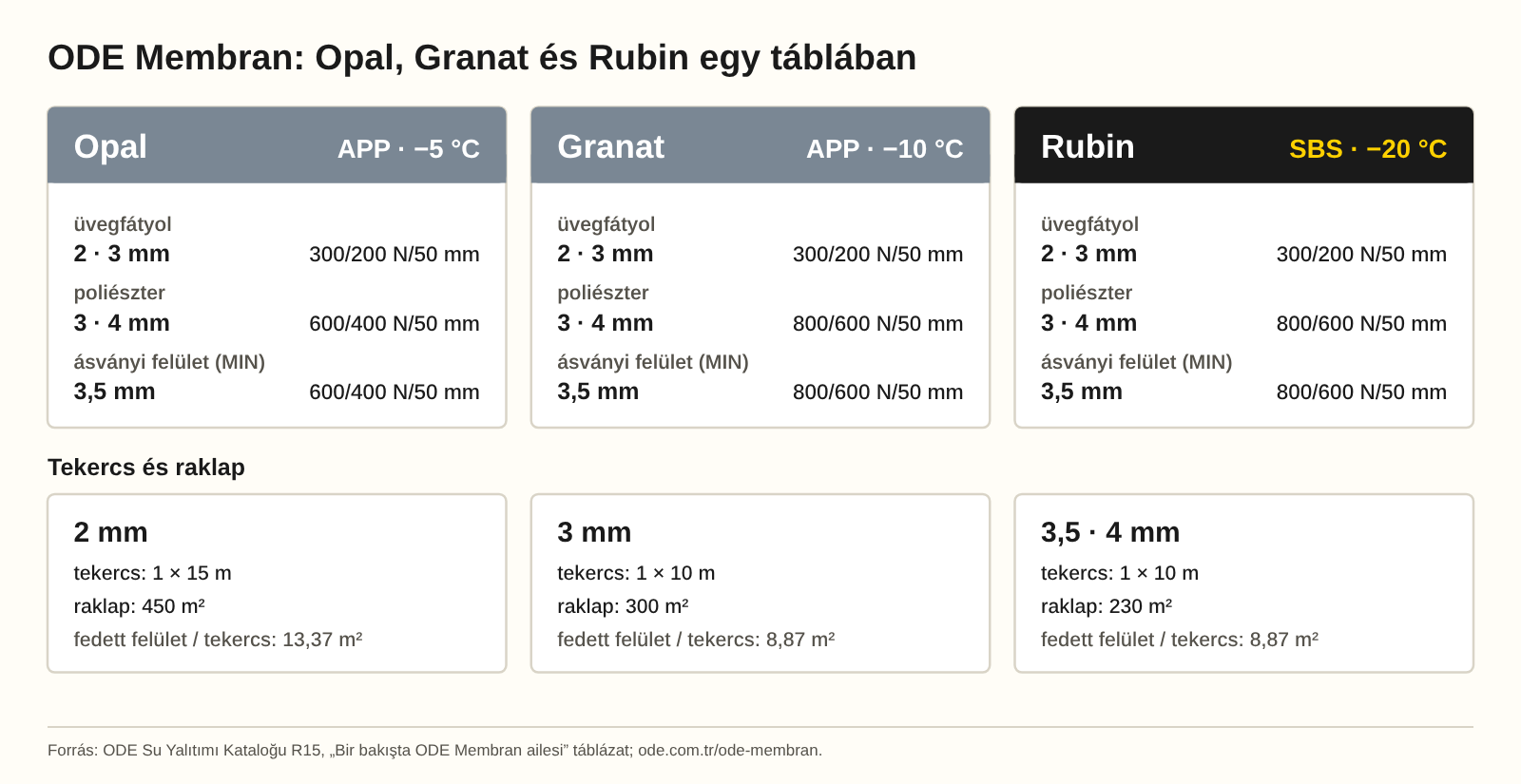

A teljes típustábla

Forrás: ODE Su Yalıtımı Kataloğu R15, „Bir bakışta ODE Membran ailesi” táblázat. Alsó felület minden típusnál PE-fólia, beépítés lángolvasztással. Az ásványi szórás piros, zöld vagy szürke.

A tekercs névleges területe mellett a táblázat a fedett felületet (kapladığı alan) is megadja: 2 mm-nél 13,37 m², a többi típusnál 8,87 m². Mennyiséget ezzel érdemes számolni, mert az átfedés nem fed új felületet.

Különleges típusok: Via és alumínium fóliás

Granat Via és Rubin Via. Viadukt-, híd- és vasúti pályalemezek vízszigetelésére készülnek, egy rétegben. Felül szilikahomok van rajtuk, amelyre az ODE szerint védőfilc nélkül közvetlenül önthető aszfalt vagy beton. Hordozójuk nagy szilárdságú poliészterfilc, a szakítóerő 1000/800 N/50 mm. A szabvány a TS EN 14695.

Granat GP 300 ALU. Felül UV-álló alumínium fólia, alul PE-fólia, 3 mm. Az ODE tetők vízszigetelésére, kéménytövekhez és tetővápákhoz ajánlja, második rétegként.

Forrás: ODE Su Yalıtımı Kataloğu R15, Granat Via, Rubin Via és Granat Alüminyum Folyolu oldalak és családtáblázat. Hordozó minden típusnál poliészter, alsó felület PE-fólia.

Melyik típus melyik munkára

Az ODE minden típushoz megadja a felhasználási helyet (kullanım yeri). Ezek alapján:

• 2 mm, üvegfátyol (OC, GC, RC 200): párazáró réteg klasszikus magastetőn és teraszon.
• 3 mm, üvegfátyol (OC, GC, RC 300): első vízszigetelő réteg teraszon, falak és alapok nedvesség elleni szigetelése. Vizes helyiségekbe is való.
• 3 és 4 mm, poliészter (OP, GP, RP): első vagy második réteg teraszon, héjazattal fedett magastetőn egyrétegű vízszigetelés. Az Opal és a Granat nyomás alatti vagy nyomás nélküli talaj- és felszíni víznek kitett alapra és falra, a Rubin nyomás alatti talaj- és felszíni víznek kitett alapra is való. A Rubin poliészteres típusai lejtős és sík könnyű fémtetőre is.
• 3,5 mm, ásványi felület (400 MIN): utolsó, szabadon álló réteg teraszon az első réteg fölött, magastetőn egy rétegben is. A Rubin RP 400 MIN vasbeton teraszra és rugalmasságot igénylő könnyű fémtetőre.
• Via: híd-, viadukt- és vasúti pályalemez, egy rétegben.
• ALU: második réteg tetőn, kéménytőnél, tetővápában.

A családot az éghajlat és a munka körülményei döntik el: Opal mérsékelt, Granat hideg és mérsékelt, Rubin nagyon hideg éghajlatra, hideg időben végzett munkára és mozgó fémtetőre. A rétegszámot és a rétegrendet a tervező határozza meg.

Rendelés raklapra: egy számpélda

A raklap mérete a vastagságtól függ: 2 mm-ből 30 tekercs, 450 m²; 3 mm-ből 30 tekercs, 300 m²; 3,5 és 4 mm-ből 23 tekercs, 230 m²; 5 mm-es Via típusból 20 tekercs, 200 m².

Egy példa: 1 000 m² fedett felülethez 4 mm-es poliészteres típusból (P 400) 1 000 ÷ 8,87 = 112,7, felfelé kerekítve 113 tekercs kell. Ez 113 ÷ 23 = 4,9 raklap, vagyis 4 teljes raklap és 21 tekercs. Kétrétegű rendszernél a második réteget külön kell számolni, a felhajtások és a részletek pedig többletanyagot kérnek. A tényleges mennyiséget a tervező rétegszáma és részletei adják meg.

A kamionos rendelés menetéről a szigetelőanyag-beszerzésről szóló cikkünk szól, a tárolásról az ODE a katalógus 162–163. oldalán ír, az építési területen való tárolásról pedig a raktározási cikkünk.

Dokumentumok

A katalógus az Opal, a Granat és a Rubin családhoz termékszabványt és tűzvédelmi osztályt nem ad meg, ezekhez kérje a típus teljesítménynyilatkozatát. Az ODE Membran környezeti terméknyilatkozattal (EPD) rendelkezik, nyilvántartási száma S-P-00673.

A betonhoz tapadó alaplemez-szigetelésről az ODE Epikon Proof cikk, az Epikon tetőlemezekről az Epikon Aflame és Cool cikk szól.

Beszerzés az EuConX-szel

Az EuConX az anyagot szállítja, a beépítést nem vállalja. Törökországból közúton a tranzit 3–5 nap, átlagosan kb. 5. Ha az anyag nincs készleten, a rendelés, a gyártás és a szállítás együtt jellemzően 1–2 hét, a tényleges időt az ajánlat rögzíti.
