Ez a cikk üzemi mérnököknek, ipari szigetelő kivitelezőknek, valamint gépész- és acélszerkezeti kivitelezőknek szól. Az ODE Rockflex ipari és épületgépészeti felhasználásával foglalkozik: termékformák, hőmérsékleti határok, a λ hőmérsékletfüggése, és mit érdemes megadni rendeléskor. A kőzetgyapot homlokzati használatáról a kőzetgyapot vagy üveggyapot a homlokzatra és a homlokzati hőszigetelés: EPS vagy kőzetgyapot cikkünk szól, a tűzvédelmi osztályokról az A1 és A2 tűzvédelmi osztályú építőanyagokról szóló összefoglaló.
Mi az ODE Rockflex?
Az ODE leírása szerint a Rockflex kőzetgyapot bazalt magas hőmérsékleten történő megolvasztásával és szállá alakításával készül, és 97 %-ban természetes szálat tartalmaz. Hő- és hangszigetelésre egyaránt való, nem éghető, és a gyártó kifejezetten épületgépészeti és ipari alkalmazásokra ajánlja.
A prospektus további tulajdonságai:
- Víztaszító, páraáteresztő, és nem tartja meg a nedvességet. A páradiffúziós ellenállási szám μ = 1.
- Szervetlen, ezért baktériumok és mikroorganizmusok nem szaporodnak benne. Nem rothad, nem korrodál.
- Alkalmazási területek a gyártó felsorolásában: tetők, válaszfalak, homlokzatok, kemencék, acélajtók, hajóépítés, háztartási gépek, szórakozóhelyek és mozik.
Az ODE 1985-ben kivitelezőként indult, 1996 óta gyárt, a termékoldal szerint 8 gyártóüzemmel és több mint 4 000 terméktípussal. Az ODE nálunk ellenőrzött partner.

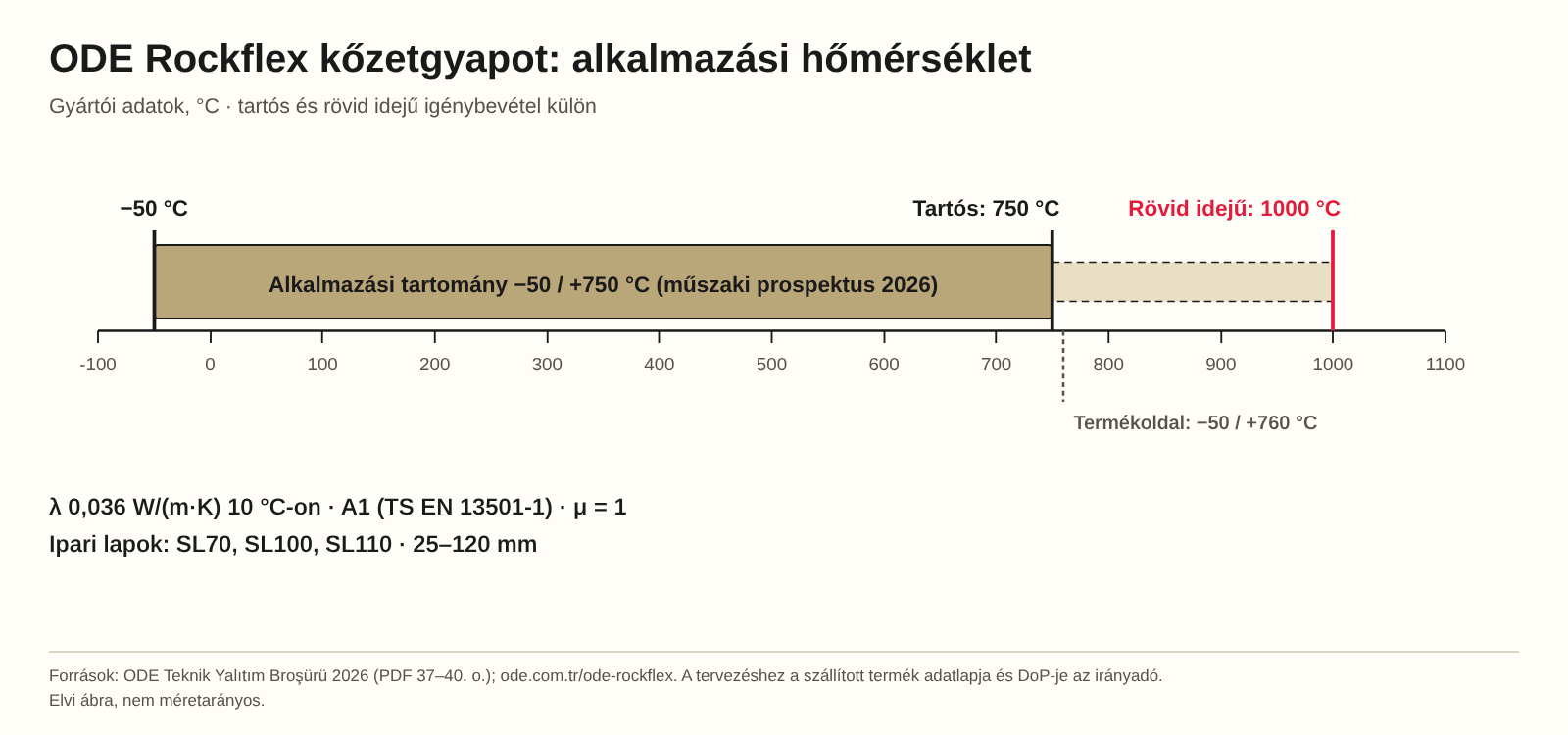

Alkalmazási hőmérséklet: tartósan 750 °C, rövid ideig 1000 °C
Az ODE Teknik Yalıtım Broşürü 2026 (műszaki szigetelési prospektus) műszaki adattáblája szerint a Rockflex hőmérséklet-állósága tartósan 750 °C, rövid ideig 1000 °C. Ugyanez a prospektus az alkalmazási tartományt −50 és +750 °C között adja meg, és egy másik helyen így fogalmaz: „750 °C (különleges gyártásnál 1000 °C)”.
Az ODE Rockflex termékoldala −50 / +760 °C alkalmazási hőmérsékletet ír, és termékkártyánk is ezt az értéket mutatja. A tervezéshez a leszállított terméktípus adatlapját és teljesítménynyilatkozatát (DoP) javasoljuk alapul venni, és ha a feladat 750 °C közelében vagy rövid idejű csúcsokkal jár, a típusra vonatkozó határértéket a gyártótól érdemes megerősíttetni.
| Adat | Érték | Forrás |
|---|---|---|
| Alkalmazási tartomány | −50 / +750 °C | ODE Teknik Yalıtım Broşürü 2026, PDF 37. o. |
| Hőmérséklet-állóság, tartós | 750 °C | ugyanott, PDF 38. o. |
| Hőmérséklet-állóság, rövid idejű | 1000 °C | ugyanott, PDF 38. o. (37. o.: „különleges gyártásnál 1000 °C”) |
| Alkalmazási hőmérséklet a termékoldalon | −50 / +760 °C | ode.com.tr/ode-rockflex |
| Hővezetési tényező λ, 10 °C-on | 0,036 W/(m·K) | PDF 38. o. |
| Tűzvédelmi osztály | A1 (TS EN 13501-1) | PDF 37–38. o.; termékoldal (EN 13501-1) |
| Páradiffúziós ellenállási szám μ | 1 | PDF 37. o. |
| Ipari lapok | SL70, SL100, SL110 · 25–120 mm | PDF 39. o. |
Termékformák: lap, paplan, csőhéj
Az ODE 2026-os műszaki szigetelési prospektusa a Rockflexet négy ipari és épületgépészeti formában mutatja be. A lapok és a paplan R-értékét a gyártó a vastagsági tartományra adja meg.
| Forma | ODE típus | Vastagság | R, m²K/W | Felhasználás a gyártó szerint |
|---|---|---|---|---|
| Klímalap | KL70 | 25–120 mm | 0,69–3,30 | légkondicionáló és szellőző csatornák; többféle burkolattal gyártható |
| Ipari lap | SL70, SL100, SL110 | SL70, SL100: 25–120 mm; SL110: 25–90 mm | 0,69–3,30 (a típuscsaládra együtt) | ipari hő-, hang- és tűzszigetelés 750 °C-ig; acélszerkezetek, technológiai berendezések, ipari üzemek, előregyártott panelek |
| Drótfonatos ipari paplan | RBTSS80, RBTSS90, RBTSS100, RBTSS125 | 30–100 mm | 0,80–2,75 | erőművek, cement-, cukor-, vas- és acélipari üzemek, hajóipar; kazánok, hőcserélők, kemencék |
| Előre gyártott csőhéj | Rockflex Prefabrik Boru | 25–100 mm, Ø 12–370 mm | – (λ hőmérséklet szerint, lásd lent) | magas hőmérsékletű ipari és épületgépészeti csövek hő- és tűzszigetelése; technológiai berendezések hang- és rezgésszigetelése; bevonat nélkül vagy alumíniumfólia bevonattal; A1 |
Forrás: ODE Teknik Yalıtım Broşürü 2026, PDF 38–40. o. A „–” azt jelenti, hogy a prospektus a csőhéjra nem ad R-értéket.
A drótfonatos paplan kőzetgyapot, amelyre horganyzott drótfonatot varrnak. A gyártó kazánok, hőcserélők és kemencék hő-, hang- és tűzszigetelésére ajánlja.
Melyik forma melyik feladatra?
A gyártói felhasználási területekből a választás többnyire a felület alakjából és a feladatból következik:
- Sík vagy nagy felületű acélszerkezet, technológiai berendezés, előregyártott panel: ipari lap (SL70, SL100, SL110). Az SL110 legfeljebb 90 mm vastag, az SL70 és SL100 120 mm-ig készül, ezért vastagabb rétegnél ez is szempont lehet.
- Légkondicionáló és szellőző csatorna: KL70 klímalap, a csatornához illő burkolattal.
- Kazán, hőcserélő, kemence, erőművi és nehézipari berendezés: drótfonatos ipari paplan (RBTSS80–125), 30–100 mm.
- Ipari és épületgépészeti cső Ø 12 és 370 mm között: előre gyártott csőhéj, bevonat nélkül vagy alumíniumfólia bevonattal. A gyártó a technológiai berendezések hang- és rezgésszigetelését is a csőhéj feladatai közé sorolja.
A konkrét típust a tervező választja ki; a fenti lista a gyártói besorolás összefoglalása, nem tervezési előírás. A típusjelölések (például SL70 és SL100) a prospektusban külön sorban szerepelnek, de a lapokra a gyártó egy közös vastagsági és R-tartományt ad meg. Ha a típusok közötti különbség a feladat szempontjából számít, az adatlapot típusonként érdemes elkérni.

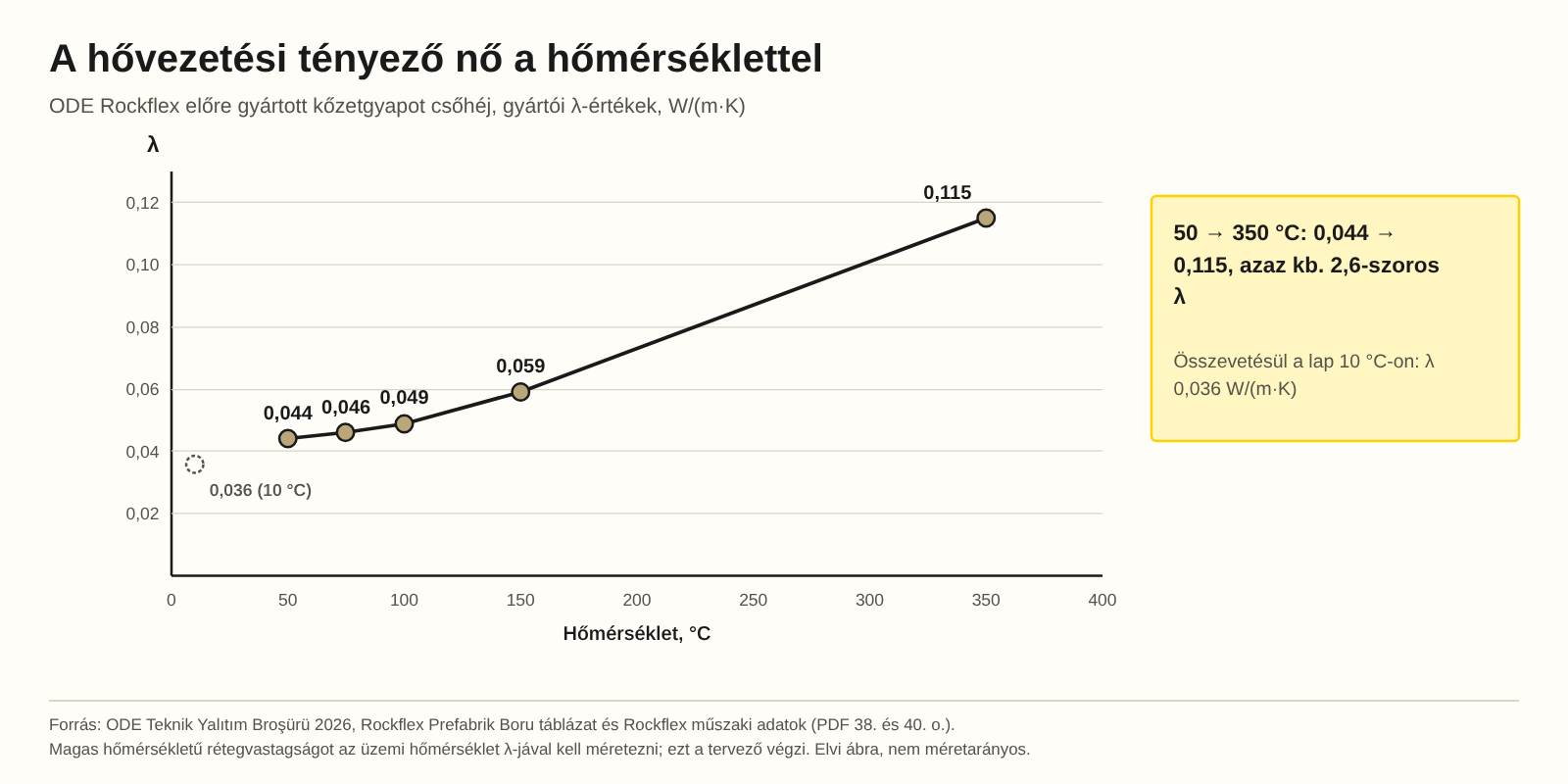

Miért nő a λ a hőmérséklettel, és mit jelent ez a méretezésnél?
A szálas hőszigetelőkben a hő a szálakon, a pórusokban lévő levegőn és sugárzással is terjed. Magasabb hőmérsékleten főleg a levegő hővezetése és a sugárzás erősödik, ezért a hővezetési tényező a hőmérséklettel nő. Az ODE a csőhéjra öt hőmérsékleten közöl λ-értéket.
| Hőmérséklet | λ, W/(m·K) | Termék |
|---|---|---|
| 10 °C | 0,036 | Rockflex (műszaki adatok, összevetésül) |
| 50 °C | 0,044 | Rockflex csőhéj |
| 75 °C | 0,046 | Rockflex csőhéj |
| 100 °C | 0,049 | Rockflex csőhéj |
| 150 °C | 0,059 | Rockflex csőhéj |
| 350 °C | 0,115 | Rockflex csőhéj; 0,115 / 0,044 ≈ 2,6-szorosa az 50 °C-os értéknek |
Forrás: ODE Teknik Yalıtım Broşürü 2026, PDF 38. és 40. o.
Mit jelent ez a gyakorlatban?
- A 10 °C-os λ nem méretezési érték forró felületre. 350 °C-on a csőhéj λ-ja kb. 2,6-szorosa az 50 °C-os értéknek. Ugyanaz a réteg forró üzemben lényegesen kevesebb ellenállást ad.
- A katalógus R-értékei a 0,036-os λ-ból jönnek ki. 0,025 / 0,036 ≈ 0,69 és 0,120 / 0,036 ≈ 3,33 m²K/W; az ODE 3,30-at közöl. Ezek tehát nem az üzemi hőmérsékletre vonatkoznak.
- A méretezés tervezői feladat. A rétegvastagságot az üzemi hőmérséklet, a megengedett hőveszteség és a felületi hőmérséklet követelménye alapján a tervező számolja, a gyártó hőmérsékletfüggő λ-értékeivel. Mi ehhez az anyagot és a gyártói dokumentumokat adjuk, méretezést nem végzünk.
Tűzvédelem és páratechnika
Az ODE Rockflex A1 osztályú, vagyis nem éghető anyag a TS EN 13501-1 szerint. A termékoldal azt is írja, hogy lassítja a tűz terjedését. Hogy egy acélszerkezetnek vagy berendezésnek milyen tűzvédelmi követelményt kell teljesítenie, és azt milyen rendszerrel lehet elérni, azt a tervező határozza meg.
A μ = 1 azt jelenti, hogy a kőzetgyapot a párát gyakorlatilag nem fékezi. Meleg felületen ez előny, mert a nedvesség ki tud szellőzni. Hideg felületen, például hűtött vezetékeken vagy a −50 °C-os tartomány közelében, a páraáteresztő szigetelésnél a párazárásról jellemzően külön gondoskodni kell; ennek módját is a tervező írja elő.
Az EPS-lapok nem forró felületre valók: gyártójuk homlokzatra, tetőre és hűtőházakhoz ajánlja őket. A homlokzati EPS-ről a grafitos vagy fehér EPS cikkünkben írtunk.
Burkolat és mechanikai védelem
Ipari környezetben a szigetelést rendszerint védeni kell. A bevett gyakorlat a fémlemez burkolat: ez véd a mechanikai sérülés ellen, kültéren pedig az időjárás ellen is. A csőhéj alumíniumfólia bevonattal is rendelhető, ez azonban nem helyettesíti a mechanikai védelmet ott, ahol arra szükség van.
A burkolat anyagát, vastagságát, a rögzítést és a csatlakozások vízzárását a tervező írja elő. A kőzetgyapot víztaszító és nem tartja meg a nedvességet, de tartósan átázott szigetelés egyetlen anyagnál sem cél; a burkolat illesztéseit ezért érdemes gondosan kialakítani.
Mit adjon meg rendeléskor?
- A terméktípust. KL70, SL70, SL100, SL110, RBTSS80–125 vagy csőhéj. A típus a tervből jön; ha nem egyértelmű, a tervezővel érdemes egyeztetni.
- A vastagságot és a mennyiséget. Lapnál m²-ben és vastagságonként, csőhéjnál a cső átmérője, a szigetelés vastagsága és a folyóméter szerint.
- A bevonatot. Csőhéjnál bevonat nélkül vagy alumíniumfólia bevonattal; klímalapnál a kívánt burkolattípust.
- Az üzemi hőmérsékletet. Ez a tervezőnek kell a méretezéshez, nekünk pedig ahhoz, hogy a gyártótól a megfelelő típus adatait kérjük el.
- A dokumentumokat. Az adott terméktípus adatlapját és teljesítménynyilatkozatát (DoP), a CE-jelöléssel. A CE-jelölésről és a DoP olvasásáról a CE-jelölési útmutatónk szól.
Mi az ODE Rockflex anyagot szállítjuk: az árut a plombálás és a rakodás előtt ellenőrizzük, és a vásárlástól a vámkezelésig egy kapcsolattartója van nálunk. A rendszer méretezése és kivitelezése a tervező és a szigetelő kivitelező feladata.
Átvétel és tárolás a helyszínen
Átvételkor érdemes a csomagoláson szereplő terméktípust, vastagságot és bevonatot a rendeléssel és a szállítólevéllel összevetni, és a DoP-t a munka dokumentációjával együtt megőrizni. A kőzetgyapot ugyan víztaszító, a beépítésig mégis javasolt fedett, száraz helyen tárolni, és a burkolatot a szigetelés után minél előbb felszerelni. A sérült csomagot átvételkor érdemes lefényképezni és a szállítólevélen jelezni.
Gyakori kérdések
Hány fokot bír az ODE Rockflex kőzetgyapot?
A 2026-os műszaki prospektus szerint tartósan 750 °C-ot, rövid ideig 1000 °C-ot; az alkalmazási tartomány −50 / +750 °C. A termékoldal −50 / +760 °C-ot ír. A tervezéshez a leszállított típus adatlapja és DoP-ja az irányadó.
Milyen tűzvédelmi osztályú a Rockflex?
A1, vagyis nem éghető (TS EN 13501-1). Az előre gyártott csőhéjra is A1-et ad meg a gyártó.
Mekkora a Rockflex λ-értéke?
10 °C-on 0,036 W/(m·K). A csőhéjnál a gyártó hőmérséklet szerint is közli: 50 °C-on 0,044, 100 °C-on 0,049, 150 °C-on 0,059, 350 °C-on 0,115 W/(m·K).
Mi a különbség az SL és a KL lap között?
A KL70 klímalap légkondicionáló és szellőző csatornákra való, többféle burkolattal. Az SL70, SL100 és SL110 ipari lap ipari hő-, hang- és tűzszigetelésre, 750 °C-ig: acélszerkezetekre, technológiai berendezésekre, ipari üzemekbe.
Mire való a drótfonatos paplan?
A horganyzott drótfonattal varrt RBTSS paplan kazánok, hőcserélők és kemencék hő-, hang- és tűzszigetelésére való, erőművekben, cement-, cukor-, vas- és acélipari üzemekben és a hajóiparban. 30–100 mm vastag.
Miért nem elég a katalógus R-értéke egy forró csőnél?
Mert a katalógus R-értékei a 10 °C-os λ 0,036-tal számolva adódnak (0,025 / 0,036 ≈ 0,69 m²K/W). 350 °C-on a csőhéj λ-ja 0,115 W/(m·K), így ugyanaz a réteg sokkal kevesebb ellenállást ad. A méretezéshez az üzemi hőmérséklethez tartozó λ kell.
Méretezi vagy beépíti az EuConX az ipari szigetelést?
Nem. Mi az ODE Rockflex anyagot szállítjuk a gyártói dokumentumokkal. A rétegvastagságot és a burkolatot a tervező határozza meg, a beépítést a szigetelő kivitelező végzi.
Anyagbeszerzés, ajánlat, adatlapok és teljesítménynyilatkozatok: kapcsolat · +36 30 485 0258 · info@euconx.com. Ugyanazon a munkanapon válaszolunk.
