# EMS Dübell F.2111 epoxi dübel: ETA-tanúsított szerkezeti rögzítés repedezett betonban

Üdvözlöm, Ahmet Alptekin Kasar vagyok, az EuConX Iso Kft. ügyvezető igazgatója. Ebben a cikkben részletesen bemutatom az EMS Dübell F.2111 tiszta epoxi kémiai horgonyrendszert — azt a terméket, amelyre ott van szükség, ahol a rögzítés megbízhatósága nem kérdés, hanem követelmény. Szerkezeti csomópontoknál, repedezett betonban, szeizmikus zónában vagy kritikus infrastruktúrában az F.2111 az a termék, amit a tervező előír és a kivitelező beépít — tudva, hogy az ETA-tanúsítvány minden számot és teljesítményértéket hivatalosan igazol.

A tiszta epoxi technológia — miért más, mint a poliészter?

A kémiai horgonyok világában a 'tiszta epoxi' nem csupán marketingkifejezés, hanem egy konkrét műszaki kategória. A tiszta epoxi rendszerek kizárólag epoxid-gyanta és epoxid-térhálósító komponensekből állnak — nem tartalmaznak sztirol-monomereket, poliészter-alapú töltőanyagokat vagy más hígítókat.

Ennek gyakorlati következményei:

• Magasabb mechanikai szilárdság: Az epoxi kötés nyomó-, húzó- és nyírószilárdsága meghaladja a poliészter rendszerekét
• Kiváló tapadás nedves felületen: Az epoxi molekulaszerkezete lehetővé teszi a kémiai kötést még vízzel telített furatban is
• Alacsony zsugorodás: A kötés során minimális térfogatváltozás — ez csökkenti a belső feszültségeket
• Jobb kémiai ellenállás: Lúgos, savas és szénhidrogénes környezetben is stabil
• Magasabb üzemi hőmérséklet: Az F.2111 +72°C-ig alkalmazható, szemben a poliészter rendszerek ~+40°C korlátjával
• Hosszú élettartam: Az epoxi öregedésállósága jelentősen meghaladja a poliészter rendszerekét — a tervezési élettartam akár 50+ év

Ezek a tulajdonságok együttesen teszik alkalmassá az F.2111-et arra, hogy szerkezeti rögzítésekhez használják, ahol a rögzítés a teherhordó szerkezet része.

ETA-24/989 — mit jelent ez a szám?

Az ETA-24/989 az EMS Dübell F.2111-re kiadott Európai Műszaki Értékelés (European Technical Assessment). Ez a dokumentum az EAD 330499-02-0601 (korábban ETAG 001) értékelési irányelv alapján készült, amely a betonban alkalmazott kémiai horgonyok teljesítményértékelésének európai referenciája.

Az ETA tartalmazza:

• Jellemző kihúzási ellenállás (NRk) minden betonszilárdsági osztályra (C20/25-től C50/60-ig)
• Jellemző nyírási ellenállás (VRk) különböző rögzítési konfigurációkban
• Minimális peremtávolság és tengelytávolság értékek
• Beépítési hőmérsékleti tartomány (–5°C-tól +40°C-ig)
• Kötési idők hőmérsékletfüggően
• Tűzállósági besorolás
• Szeizmikus teljesítménykategóriák

Miért fontos az ETA a magyar építőiparban?

Az Eurocode (MSZ EN 1992) szerinti szerkezeti tervezés megköveteli, hogy a rögzítőelemek dokumentált, ellenőrzött teljesítményértékekkel rendelkezzenek. Az ETA-val rendelkező vegyi dübel az egyetlen jogszerű megoldás, ha:

• A rögzítés teherhordó funkciót lát el
• Az építési engedélyhez statikai számítás szükséges
• Az építésfelügyelet ellenőrzi a beépített anyagokat
• Biztosítási fedezet szükséges a szerkezeti elemekre

Az ETA-24/989 minden szempontból egyenértékű a nyugat-európai konkurens termékek (Hilti HIT-RE 500 V4, Fischer FIS EM Plus) ETA-jával — azonos vizsgálati módszertan, azonos követelményrendszer.

Szeizmikus C1 és C2 besorolás

Az F.2111 rendelkezik szeizmikus C1 és C2 besorolással, ami azt jelenti, hogy földrengésterhelés alatt is megőrzi a rögzítés integritását.

• C1 kategória: Alacsony szeizmicitású zónákban alkalmazható rögzítéseknél. A dübel ellenáll a ciklikus terhelésnek a tervezési értékek tartományában.
• C2 kategória: Közepes és magas szeizmicitású zónákban. A dübel képes energiaelnyelésre a plasztikus tartományban is, megelőzve a hirtelen, rideg törést.

Magyarországon — bár nem tartozik a magas szeizmicitású zónák közé — egyes területeken (Komárom, Dunaújváros, Szekszárd térségében) a szeizmikus hatások figyelembevétele kötelező az Eurocode 8 szerint. Emellett exportprojekteknél (Balkán, Törökország, Olaszország) a szeizmikus besorolás alapkövetelmény.

Gyémántfúrt lyukak — az F.2111 különleges előnye

A legtöbb kémiai horgony ütőfúróval készített, érdes felületű furatban éri el az optimális tapadást. Az F.2111 azonban gyémántfúrt (coredrilling) lyukakban is teljes teljesítményt nyújt. Ez kritikus előny az alábbi helyzetekben:

• Utólagos átfúrás vasbeton lemezeken: Gyémántfúrással a meglévő vasalás roncsolása nélkül lehet furatot készíteni
• Rezgésérzékeny szerkezetek: Kórházak, laboratóriumok, működő üzemek közelében, ahol az ütőfúrás rezgése nem megengedett
• Pontosság: A gyémántfúrás tizedmilliméter-pontosságú furatokat készít, ami precíz rögzítésnél elengedhetetlen
• Feszített beton: Előfeszített betonszerkezeteknél az ütőfúrás tilos — kizárólag gyémántfúrás alkalmazható

Az ETA-24/989 kifejezetten tartalmazza a gyémántfúrt furatokra vonatkozó tervezési értékeket, tehát ezek hivatalos, számításban felhasználható adatok.

Menetes szár tartomány és teherbírási adatok

Az F.2111 M8-tól M30-ig terjedő menetes szár tartománnyal rendelkezik, lefedve az építőipari alkalmazások teljes spektrumát.

Jellemző kihúzási ellenállás (NRk) C20/25 betonban, nem repedezett:

| Szár méret | Furat Ø (mm) | Beágyazási mélység (mm) | NRk (kN) |

|---|---|---|---|

| M8 | 10 | 80 | ~15 |

| M10 | 12 | 90 | ~25 |

| M12 | 14 | 110 | ~40 |

| M16 | 18 | 125 | ~65 |

| M20 | 24 | 170 | ~100 |

| M24 | 28 | 210 | ~140 |

| M30 | 35 | 280 | ~200 |

Megjegyzés: A pontos tervezési értékek az ETA-24/989 dokumentumban találhatók. A fenti értékek tájékoztató jellegűek — a részletes méretezéshez mindig a hivatalos ETA dokumentum és a gyártói tervezési szoftver az irányadó.

Repedezett betonban a jellemző értékek kb. 25-40%-kal alacsonyabbak, de ez az ETA-ban specifikált érték — tehát továbbra is dokumentált, tervezhető teljesítmény, ellentétben azokkal a termékekkel, amelyek repedezett betonra nem rendelkeznek vizsgálati adatokkal.

Az F.2111 pozicionálása a piacon

A magyar piacon jelenleg három nagy nyugat-európai márka dominálja a szerkezeti vegyi dübel szegmenst. Nézzük, hogyan viszonyul hozzájuk az EMS Dübell F.2111:

Hilti HIT-RE 500 V4

A Hilti a kémiai horgony piac globális piacvezetője, és a HIT-RE 500 V4 az egyik legelterjedtebb epoxi rendszer. Kiváló termék — kiváló áron is. A Hilti márkadíja a magyar piacon 30-50%-os árkülönbséget jelent az F.2111-hez képest, miközben a műszaki teljesítmény gyakorlatilag azonos. A Hilti előnye a széles körű tervezési szoftver és a márkaismertség — de az ETA-alapú tervezési értékek gyártófüggetlenek.

Fischer FIS EM Plus

A Fischer szintén prémium kategóriás termék, ETA-tanúsítvánnyal és szeizmikus besorolással. Az F.2111-hez képest hasonló árpozíciójú, de a Fischer disztribúciós hálózata Magyarországon szűkebb, mint a Hilti-é. Műszaki szempontból egyenértékű megoldások.

EMS Dübell F.2111 — a költséghatékony alternatíva

Az F.2111 ugyanazokat az európai vizsgálatokat teljesíti, mint a fenti termékek — az ETA rendszer éppen azért létezik, hogy a gyártótól függetlenül összehasonlítható teljesítményadatokat biztosítson. Az alacsonyabb ár nem alacsonyabb minőséget jelent: a Metsan cégcsoport modern, ISO 9001 tanúsított gyártósorain készül a termék, és az EuConX Iso Kft. kizárólagos magyarországi forgalmazóként biztosítja a háttértámogatást.

Nagy volumenű projekteknél (infrastruktúra, ipari beruházás, sorozatfelújítás) az F.2111 ár-előnye jelentős megtakarítást eredményezhet — anélkül, hogy a műszaki teljesítményből vagy a jogi megfelelőségből bármit feladnánk.

Valós alkalmazási példák

Hídfelújítás — utólagos szerkezeti kapcsolatok

Hídszerkezetek felújításánál gyakran szükséges utólagos betonacél-betoldás az új és a meglévő szerkezeti elemek között. Az F.2111 ETA-tanúsított teherbírása és a repedezett betonban való alkalmazhatósága lehetővé teszi, hogy a tervező biztonságosan számoljon a rögzítéssel, még öregedett, repedezett betonszerkezetben is.

Ipari lehorgonyzás — nehézgépek, darualapok

Nehézgépek és darualap-sínek rögzítésénél extrém dinamikus terhelések lépnek fel. Az F.2111 magas nyírási ellenállása és a ciklikus terhelés alatti stabilitása biztosítja a hosszú távú megbízhatóságot.

Homlokzati rendszerek — üvegfalak, alumínium panelek

Nagy felületű, szélterhelésnek kitett homlokzati rendszereknél a rögzítési pontok szerkezeti funkciót látnak el. Az ETA-tanúsítvány lehetővé teszi a pontos statikai méretezést, és a szeizmikus besorolás biztosítja a földrengésbiztonságot is.

EKR felújítások — energetikai korszerűsítés

Az EKR program keretében végrehajtott épületfelújításoknál gyakran szükséges a meglévő szerkezetekhez utólagos kapcsolódás. Padlásfödém megerősítéseknél, nyílászárók átépítésénél, erkélykorlátok cseréjénél az F.2111 biztosítja a szerkezeti biztonságot — különösen fontos ez régi, bizonytalan állapotú betonszerkezeteknél.

Beépítési útmutató — lépésről lépésre

1. Fúrás

• Ütőfúrás vagy gyémántfúrás az ETA-ban megadott furatátmérővel
• Furatmélység: menetes szár beágyazási mélysége + 1×d biztonsági tartalék

2. Furattisztítás

• Ütőfúrt furat: 2× kifúvás (sűrített levegő, min. 6 bar) → 2× kefézés (drótkefe) → 2× kifúvás
• Gyémántfúrt furat: Vizes tisztítás → szárítás → 2× kifúvás → 2× kefézés → 2× kifúvás

3. Patron előkészítés

• Helyezze a 385 ml-es kartust az EMS kinyomó pisztolyba
• Csatlakoztassa a statikus keverő csövet
• Az első 2-3 löketet dobja ki (az összekeveredés biztosítása)

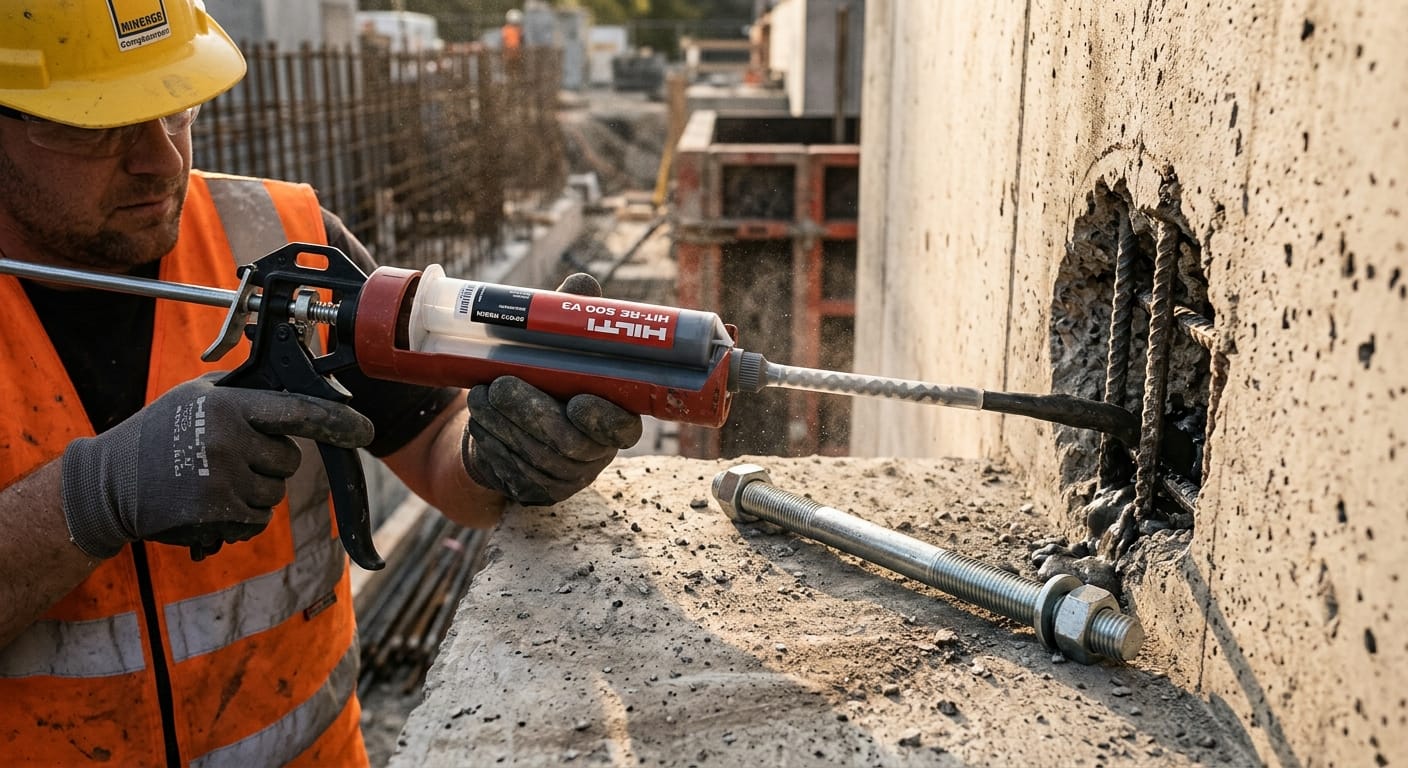

4. Injektálás

• A furat aljáról felfelé haladva töltse fel a furatot kb. 2/3-ig
• Ügyeljen arra, hogy ne maradjon légbuborék

5. Szár behelyezése

• A menetes szárat lassú, forgó mozdulattal helyezze be
• A szárnak a furat aljáig kell érnie
• A felesleges gyanta kinyomódik a furat szélén — ez normális

6. Kötés

• 20°C-on: ~45 perc kötési idő, ~24 óra teljes kikeményedés
• 5°C-on: ~150 perc kötési idő, ~72 óra teljes kikeményedés
• Ne terhelje a rögzítést a teljes kötési idő letelte előtt!

Összefoglalás

Az EMS Dübell F.2111 egy ETA-24/989 tanúsítvánnyal rendelkező, tiszta epoxi alapú kémiai horgonyrendszer, amely teljesítményében a piaci prémium márkákkal egyenértékű, árban viszont lényegesen kedvezőbb. A szeizmikus C1/C2 besorolás, a repedezett betonban való alkalmazhatóság és a gyémántfúrt furatkompatibilitás olyan műszaki előnyök, amelyek a legigényesebb szerkezeti alkalmazásoknál is megállják a helyüket.

Az EuConX Iso Kft. Magyarország kizárólagos EMS Dübell forgalmazójaként garantálja a termékek rendelkezésre állását, a műszaki dokumentáció elérhetőségét és a szakértői háttértámogatást.

---
